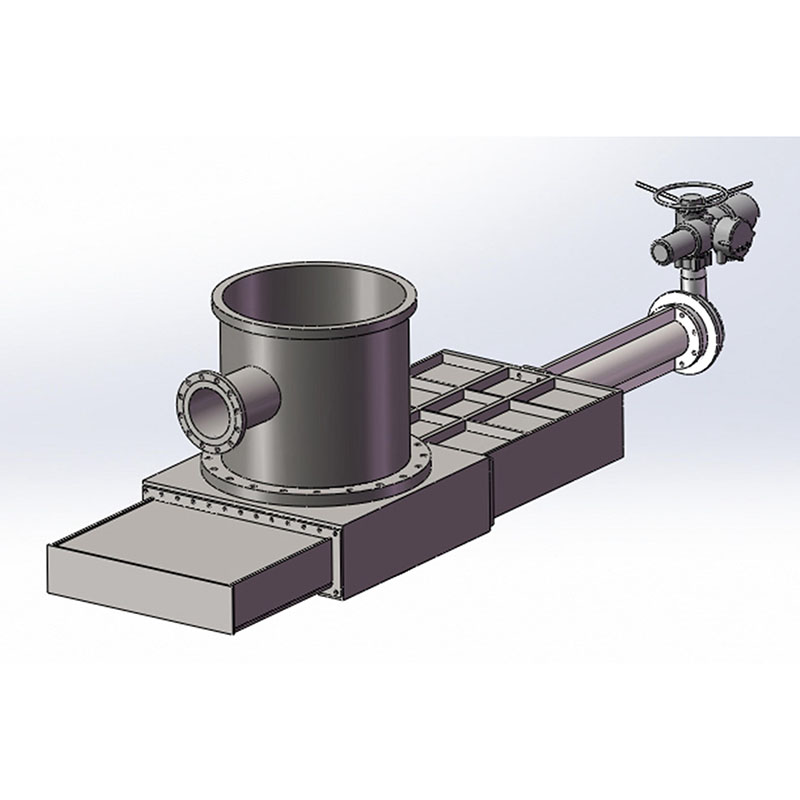

产品描述
产品参数 | |
项目 | 参数 |
设计压力(MPa)(g) | 0.8 |
设计温度(C) | 538 |
公称通径 | DN1500 |
工作介质 | 油气、石油焦、酸性水 |
开盖时间(min) | 4 |
关盖时间(min) | 4 |
防爆等级 | dIIBT4 |
防护等级 | IP65 |
推力/拉力(N) | 1.4x106/1.4x106 |
辅助密封蒸汽压力(MPa)(g) | ≥塔底进料压力+0.1MPa(g) |
蒸汽耗量(Kg/h) | ≤200 |
电功率(Kw) | 30 |
重量(t) | 33 |
外形尺寸(mm) | 8420x2840x1800 |
产品特点
● 采用单阀板、单密封面设计，结构简单，重量轻;
● 密封时主动施加密封力,蒸汽消耗少;
● 阀腔为常压设计，减轻了设备重量，且具备在线维护能力;
● 阀座采用分体结构，密封可靠，具备蒸汽辅助密封，确保密封可靠;
● 具备与DCS系统联锁，通讯功能，防止误操作;
● 全密闭操作，可带水开盖，缩短了放冷焦水的时间;
● 进料短节采用中心进料结构，区别于侧进料结构，避免了焦炭塔和阀板受热不均匀问题,解决了高温工况下阀板受热不均匀引起的翘曲，变形，辅助密封蒸汽泄漏的问题;
● 采用电动暗杆丝杠驱动，电动头驱动力冗余大，节省了安装空间。
